風華貼片電容命名規則
瀏覽次數：1978
|
發布日期：2020-11-25

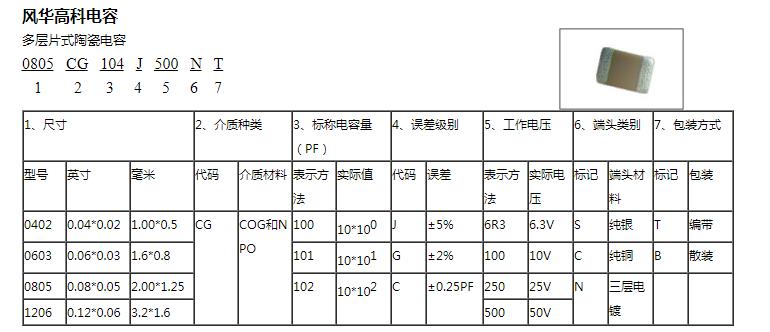

風華高科貼片電容命名規則:
1、風華電容封裝尺寸：0201.0402.0603.0805.1206.1210.1808.2220.2225.3035
2、風華電容介質種類：常用CG(COG或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)
3、標稱容量代號(單位：NF)： 104：標稱阻值為100NF，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，最后一位是有效數字后零的個數。
4、電容值誤差精度代號： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)
5、額定工作電壓：三位數表示法，500表示50V;501表示500V，6R3表示6.3V。
6、端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)，另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭)
